ТЕПЛЫЙ ПОЛ ВОДЯНОЙ

Назначение

Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 с термостатическим 4-х ходовым клапаном (арт. SDG-0120-002002) предназначен для приготовления теплоносителя пониженных параметров в системе отопления с «теплым полом» и поддержания его температуры на постоянном уровне в диапазоне от +30°С до +60°С. Модификация насосного узла с байпасом и перепускным клапаном позволяет стабилизировать перепад давлений на системе вне зависимости от изменения в ней расхода теплоносителя.

Диапазон регулировки температуры в контуре составляет от +30°C до +60°C и поддерживается 4-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S, с условной пропускной способностью 3,2 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM. Температура подачи теплоносителя отображается на алюминиевом термометре, имеющем шкалу от 0°C до +80°C. Штуцер с ручным воздухоотводчиком выполен из латуни и пластика. Смесительный узел снабжён медным байпасом с перепускным клапаном из латуни марки CW617N с уплотнениями из NBR.

Условия эксплуатации

В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой до +85°C и давлением до 10 бар.

Комплектация

• 4-х ходовой термостатический клапан;
• Контрольный термометр (от 0 до +80°C);
• Штуцер с ручным воздухоотводчиком;
• Байпас;
• Перепускной клапан;
• Насос Grundfos UPSO 25-65 130;
• Технический паспорт изделия.

Насос

Насосно-смесительный узел Stout SDG-0120-002002 укомплектован насосом Grundfos UPSO 25-65 130. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола. Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вал насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики. Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.

Устройство

Габариты

Документы

Назначение

Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 с термостатическим 4-х ходовым клапаном (арт. SDG-0120-001002) предназначен для приготовления теплоносителя пониженных параметров в системе отопления с «теплым полом» и поддержания его температуры на постоянном уровне в диапазоне от +30°С до +60°С.

Диапазон регулировки температуры в контуре составляет от +30°C до +60°C и поддерживается 4-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S, с условной пропускной способностью 3,2 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM. Температура подачи теплоносителя отображается на алюминиевом термометре, имеющем шкалу от 0°C до +80°C. Штуцер с ручным воздухоотводчиком выполен из латуни и пластика.

Условия эксплуатации

Комплектация

• 4-х ходовой термостатический клапан;
• Контрольный термометр (от 0 до +80°C);
• Штуцер с ручным воздухоотводчиком;
• Насос Grundfos UPSO 25-65 130;
• Паспорт изделия.

Насос

Насосно-смесительный узел Stout SDG-0120-001002 укомплектован насосом Grundfos UPSO 25-65 130. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола. Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вал насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики. Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.

Габариты

Документы

Назначение

Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 с термостатическим 4-х ходовым смесительным клапаном (артикул SDG-0120-002000) предназначен для приготовления теплоносителя пониженных параметров в системе отопления с «теплым полом» и поддержания его температуры на постоянном уровне в диапазоне от +30°С до +60°С.

Модификация насосного узла с байпасом и перепускным клапаном позволяет стабилизировать перепад давлений на системе вне зависимости от изменения в ней расхода теплоносителя.

График перепада давления

Условия эксплуатации

В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой до +85°C и давлением до 10 бар.

Конструкция

Диапазон регулировки температуры в контуре составляет от +30°C до +60°C и поддерживается 4-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S, с условной пропускной способностью 3,2 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM.

Температура подачи теплоносителя отображается на алюминиевом термометре, имеющем шкалу от 0°C до +80°C.

Штуцер с ручным воздухоотводчиком выполен из латуни и пластика. Смесительный узел снабжён медным байпасом с перепускным клапаном из латуни марки CW617N с уплотнениями из NBR.

Комплектация

• 4-х ходовой термостатический клапан;
• Контрольный термометр (от 0 до +80°C);
• Штуцер с ручным воздухоотводчиком;
• Байпас;
• Перепускной клапан;
• Паспорт изделия.

Совместимые насосы

Насос в комплект Насосно-смесительного узла Stout SDG-0120-002000 не входит. Смесительный модуль требуется дополнить насосом с монтажной длиной 130 мм и размером присоединительной резьбы 1 1/2".

Размеры насосно-смесительного узла Стаут с байпасом

Документы

Назначение

Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 и термостатическим трёхходовым клапаном 20-55°C (SDG-0120-005011) используется для обеспечения циркуляции и поддержания температуры теплоносителя на постоянном уровне (от +20°C до +55°C) в низкотемпературных системах отопления «тёплый пол».

Для удобства подключения к коллекторным блокам с разным межосевым расстоянием, узел для водяных тёплых полов Стаут SDG-0120-005011 оборудован подвижным эксцентриком; для повышения безопасности предусмотрена возможность установки термостата.

Насосно-смесительный узел с 3-х ходовым термостатическим клапаном (арт. SDG-0120-005011) оснащён встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.

Эксцентриковый фитинг, устанавливаемый на подающей трубе, позволяет:

1. Производить установку группы полностью в вертикальном положении. Таким образом, трубы, идущие от первичного контура, могут быть легко подключены к группе;
2. Производить быструю перестановку группы. При изменении положения группы справа налево необходимо только повернуть эксцентриковый фитинг для соединения коллекторов, удерживая группу в полностью вертикальном положении;
3. Производить подключение коллекторов с межосевым расстоянием от 200 до 211 мм.

На подающем трубопроводе предусмотрено отверстие с резьбой M4 для подключения дополнительного термостата безопасности.

Насос

Насосно-смесительный узел Стаут SDG-0120-005011 укомплектован насосом Grundfos UPSO 25-65/130 с монтажным расстоянием 130 мм. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола. Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вал насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики. Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.

Перепад давления на насосно-смесительном узле Стаут

Конструкция

Условия эксплуатации

В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой от +5°C до +90°CC и рабочим давлением до 10 бар.

Диапазон регулировки температуры в контуре составляет от +20°C до +55°C и поддерживается 3-х ходовым термостатическим...

Назначение

Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 с 3-ходовым термостатическим клапаном и ЖК-термометром (артикул SDG-0120-005001) предназначен для обеспечения циркуляции и поддержания температуры подающего теплоносителя на постоянном уровне в диапазоне от +20°С до +43°С в низкотемпературных системах отопления типа «теплый пол». Оснащён встроенным термочувствительным ЖК-термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.

Условия эксплуатации

В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой до +90°C и давлением до 10 бар. Мощность узла составляет до 20 кВт.

Конструкция

Диапазон регулировки температуры в контуре составляет от +20°C до +43°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CW617N, с условной пропускной способностью 2,5 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM. Штуцер с воздухоотводчиком выполен из латуни CW617N.

Насосно-смесительный узел оснащён встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.

Насос

Насосно-смесительный узел Stout SDG-0120-005001 укомплектован насосом Grundfos UPSO 25-65 130. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола.

Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вал насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики.

Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.

Настройка температуры тёплого пола

Настройка термостатического клапана на требуемую температуру выполняется в соответствии с данными, приведёнными в таблице при контроле по термометру.

Габариты

Документы

Назначение

Насосно-смесительный узел Stout с термостатическим трёхходовым клапаном 20-55°C (SDG-0120-005010) без насоса используется для обеспечения циркуляции и поддержания температуры теплоносителя на постоянном уровне (от +20°C до +55°C) в низкотемпературных системах отопления тёплых полов.

Для удобства подключения к коллекторным блокам с разным межосевым расстоянием, узел для тёплых полов Стаут SDG-0120-0050110 оборудован подвижным эксцентриком. Для повышения безопасности предусмотрена возможность установки термостата.

Насосно-смесительный узел Стаут SDG-0120-005010 с трёхходовым термостатическим клапаном снабжён встроенным термочувствительным ЖК-термометром. Его кристаллы меняют цвет при изменении температуры теплоносителя.

Эксцентрический фитинг, устанавливаемый на подающей трубе, позволяет:

1. Осуществлять монтаж узла Стаут полностью в вертикальном положении. Таким образом, трубы, идущие от первичного контура, могут быть легко подключены к группе;
2. Производить быструю перестановку насосно-смесительного узла. При изменении положения группы справа налево необходимо только повернуть эксцентриковый фитинг для соединения коллекторов, удерживая группу в полностью вертикальном положении;
3. Производить подключение коллекторов с межосевым расстоянием от 200 до 211 мм.

На подающем трубопроводе предусмотрено отверстие с резьбой M4 для подключения дополнительного термостата безопасности.

Перепад давления

Условия эксплуатации

В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой от +5°C до +90°CC и рабочим давлением до 10 бар.

Диапазон регулировки температуры в контуре составляет от +20°C до +55°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S.

Настройка температуры тёплого пола

Настройка термостатического клапана на требуемую температуру выполняется в соответствии с данными, приведёнными в таблице при контроле по термометру.

Конструкция

Назначение

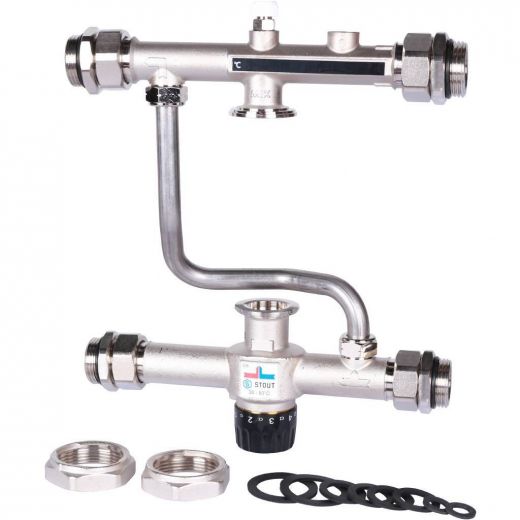

Насосно-смесительный узел Stout SDG-0120-005000 без насоса с термостатическим клапаном 20-43°C и жидкокристаллическим термометром предназначен для обеспечения циркуляции и поддержания температуры подающего теплоносителя на постоянном уровне в диапазоне от +20°С до +43°С в низкотемпературных системах отопления типа «теплый пол». Оснащён встроенным термочувствительным ЖК-термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.

Перепада давления в зависимости от расхода теплоносителя

Условия эксплуатации

В качестве рабочей среды может использоваться вода или растворы гликолей (концентрация до 30%) с температурой до +90°C и давлением до 10 бар.

Конструкция насосно-смесительного узла Stout SDG-0120-005000

Диапазон регулировки температуры в контуре составляет от +20°C до +43°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CW617N, с условной пропускной способностью 2,5 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM. Штуцер с воздухоотводчиком выполен из латуни CW617N.

Насосно-смесительный узел Стаут оснащён встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.

Настройка температуры тёплого пола

Настройка термостатического клапана на требуемую температуру выполняется в соответствии с данными, приведёнными в таблице при контроле по термометру.

Габариты насосно-смесительного узла Стаут с термостатическим клапаном и ЖК-термометром без насоса

Назначение

Cмесительный узел Royal Thermo RoyalMix без насоса 1" (RTE 14.180) применяется для технического совмещения контура радиаторного отопления и водяного напольного отопления. Насосно-смесительный узел используется для поддержания необходимой температуры и расхода теплоносителя во вторичном контуре системы отопления, а также гидравлической увязки первичного и вторичного контуров.

Условия эксплуатации

• вода или растворы гликолей в качестве рабочей среды
• температура теплоносителя от -10°C до +150°C
• давление до 10 атмосфер

Принцип работы

Теплоноситель первичного контура R1 поступает в насосно-смесительный узел через термостатический вентиль (4, 5). Степень открытия вентиля автоматически регулируется в зависимости от выбранной настройки и температуры теплоносителя на подаче к коллектору тёплого пола.

Циркуляционный насос (3) [приобретается отдельно] обеспечивает циркуляцию теплоносителя во вторичном контуре, при этом часть теплоносителя к насосу поступает из обратного коллектора тёплых полов через соединение R21, а часть - из первичного контура R1. Согласование давлений потоков первичного и вторичного контура осуществляется балансировочным клапаном (18).

В случае, когда расход через вторичный контур становится меньше расчётного (закрытые вентили на коллекторах), открывается перепускной клапан (7), который направляет поток из R11 к R21, тем самым сохраняя постоянство расхода теплоносителя, циркулирующего через насос.

Контроль работы узла осуществляется при помощи термометров, которые показывают температуру прямого теплоносителя первичного контура, температуру теплоносителя на выходе из узла и температуру возвращаемого в первичный контур теплоносителя. Для опорожнения узла, а также для заправки вторичного контура теплоносителем предусмотрены два дренажных крана (10).

Совместимое оборудование

Смесительный узел Royal Mix подходит для совместного применения с коллекторными блоками для тёплого пола с межосевым расстоянием 200 мм. Глубина агрегата 145 мм позволяют располагать его в коллекторном шкафу вместе с коллекторами.

Габариты

Рекомендации по монтажу

• Трубопроводы первичного контура R1 и R2 могут быть присоединены непосредственно к смесительному узлу или через коллектора контура радиаторного отопления. Соединение с первичным контуром производится с помощью резьбового соединения G1" (внутренняя резьба).
• Трубопроводы первичного контура R11 и R21 присоединяются с помощью поставляемых в комплекте с узлом соединителей G1". Для их монтажа применяются два рожковых ключа SW41
• Монтаж и демонтаж циркуляционного насоса рекомендуется выполнять при закрытых шаровых кранах (это осуществляется с помощью шестигранного ключа SW6. Рекомендуется также ослабить накидные гайки крепления перепускного байпаса (11) и обратного трубопровода (13), что облегчит снятие и установку насоса.
• Перед проведением гидравлических испытаний смонтированного узла с присоединёнными коллекторами следует убедиться, что накидные гайки крепления байпаса и обратного трубопровода плотно затянуты
